標準取壓裝置
標準取壓裝置是國家標準中規定的用來實現取壓方式的裝置。根據取壓方式有角接取壓裝置和法蘭取壓裝飾，D-D/2取壓方式在測量管上鉆孔實現取壓。
1.角接取壓裝置

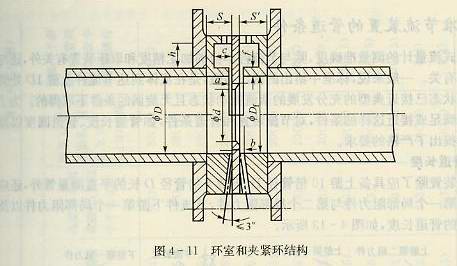

角接取壓裝置可以采用環室或夾緊環（單獨鉆孔）取得節流件前后的壓差，其結構如圖4-11所示。
環室取壓裝置由節流件前后兩個環室組成。前后環室的厚度分別為S和S',它們應滿足S(或S')≤0.5D，前后環室的開孔直徑Df應相等，并等于管徑D以保證不凸入管內。運行Df≥D，但應≤1.04D，并滿足下式的要求：
（Df-D）/D * S(或S')/D * 100%≤0.1/(0.1+2.3β4) (式4-17)
采用環室取壓的目的是可以取出節流件前后的均衡壓差，提高測量精度。環室通過與節流件之間的環隙和管道內部相通。環隙可以是全周上的連續環隙，也可以是等角配置的不少于四個的斷續環隙寬度或單獨鉆孔取壓口直徑a應滿足
β≤0.65時，0.005D≤a≤0.03D
β≥0.65時，0.01D≤a≤0.02D
對于任意β值，環隙寬度a應在1~10mm之間。環腔的橫截面積c*h應大于或等于環隙與管道連通的開孔面積的一半，即ch≥1/2πDa.
夾緊環（圖4-11下半部分）在單獨鉆孔時使用，上下游壓力分別從前后夾緊環取出。當被測介質為蒸汽時，取壓口直徑φb應在4~10mm之間。
2.法蘭取壓裝置

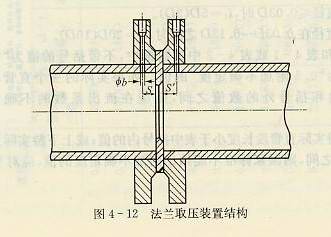

法蘭取壓裝置由兩個帶取壓孔的取壓法蘭組成，如圖4-12所示。上下游取壓孔直徑φb相同，應滿足φb≤0.13D,同時應小于13mm。取壓孔軸線分布與孔板上下游端面之間的距離為
對于β＞0.6，D≤150mm S=S'=（25.4±0.5）mm
對于β≤0.6或
β＞0.6但150mm≤D≤1000mm S=S'=(25.4±1)mm
